变频器的基本原理是将固定电压和频率的交流电源频率转换成可变电压和频率的交流电源的设备称为“变频器”。目前常用的变频方法有交流变频和DC变频。今天为大家讲解变频冰箱的电路维修知识。让我们看看！

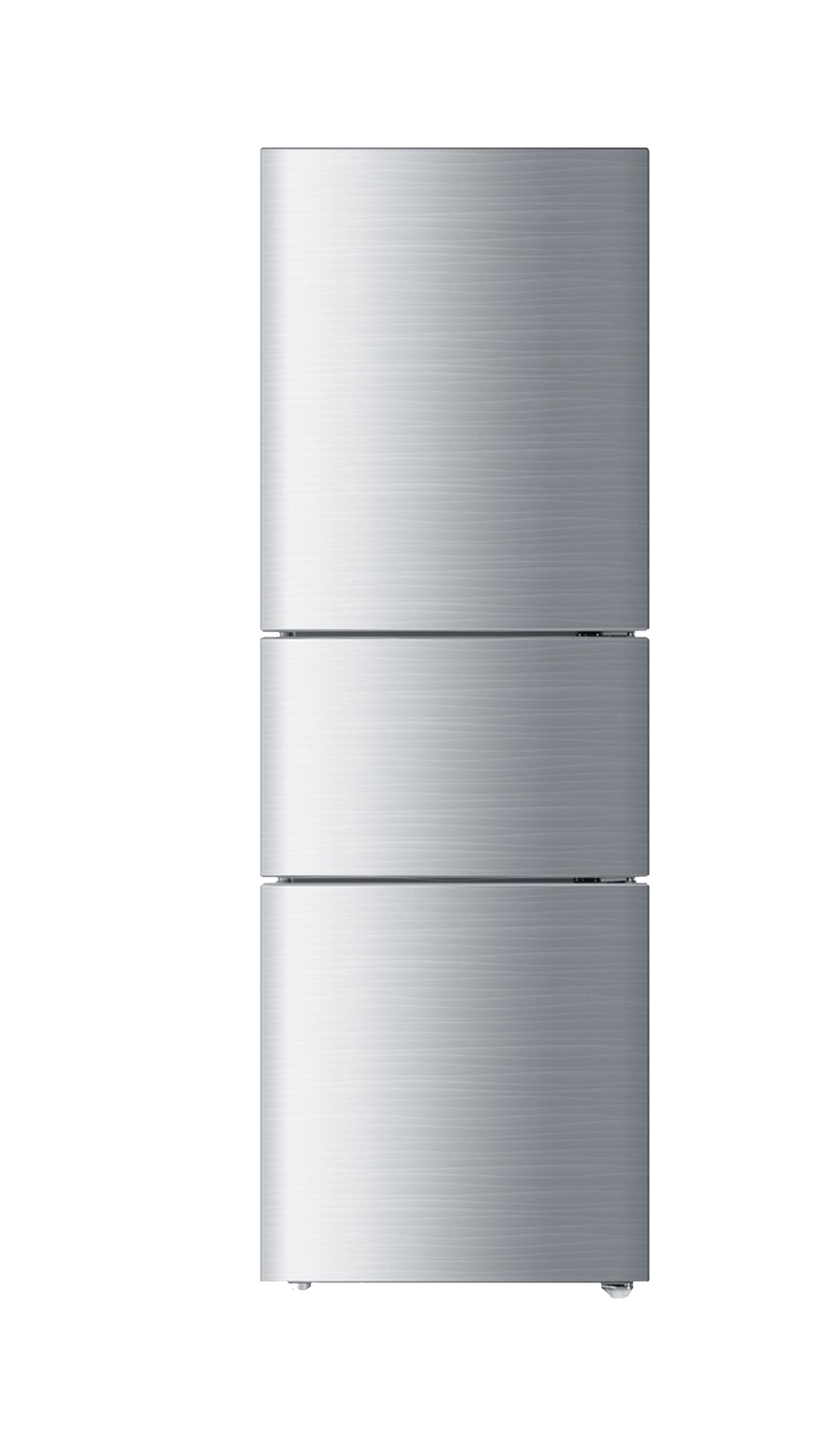

该部分以海尔248/288WBCS三门变频冰箱为例，介绍了变频冰箱的电路分析和故障维修。机组制冷系统采用制冷剂R600a(52g)，其电气系统由键盘、操作板、电源板(电脑板、主控板)、显示器、变频板、变频压缩机、风扇电机、温度传感器、门灯、开关、加热器组成。
1)电源线。
电路板的电源电路由线路滤波器和变压器降压线性DC稳压源组成。
连接冰箱电源线后，220V的城市电压通过连接器CN1进入供电电路，商用电网中的高频干扰脉冲由高频滤波电容CX1滤除，再由T1型厌氧反应器降压，其二次绕组输出约12V的交流电压(与城市电压成正比)。由D1~D4组成的桥式整流电路整流约14V交流电压，用滤波电容El滤波产生约12VDC电压，再通过单端稳压器IC7(7805)输出5VDC电压。采用E4、C4等电容滤波技术，5V电压为CPU、复位电路和温度传感器电路供电。稳压保护ZD1用于过压保护，其作用是防止IC7的异常输出电压对微处理器灯的负载元件造成过压损坏。
(二)同步控制电路。
为了防止三端双向可控硅开关在导通过程中的瞬时过电流损坏，同步控制电路由N1、R7~R9、C24、C23等组成。(市电过零检测电路)采用。
供电线路运行后，D1~D4整流器输出的脉冲电压经R7和R8限流，再经N1反相放大，经R59限流，C24滤波器产生同步控制信号。这个信号被加到21针微处理器IC1上。进入IC1后，控制三端双向可控硅开关的触发信号发生器，保证IC1输出的触发信号能够在市电过零点引导三端双向可控硅开关，避免三端双向可控硅开关在引导瞬间造成过流损坏，从而实现同步控制。
(三)系统控制电路。
系统控制电路由S3F9498-32(IC1)和XT1晶振电路组成。
1.1的数据。S3F9498-32单片机。
S3F9498-32不仅控制功能完善，而且无需外接存储器，存储功能强大。
第二，基本的工作环境。
单片机IC1工作的基本条件是:正常5V电源，复位电路，时钟振荡信号。
(1)将5V电源插入冰箱的电源线。电源电路正常工作后，输出的5v电压经C5滤波后，施加到微处理器IC1电源端的管脚32，为冰箱内部的数字电路和模拟电路供电。同时，在IC1的⑤、⑩引脚加电压，为其内部模拟电路提供参考电压。
1)复位电路。
机器中的所有复位电路都集成在单片机IC1中，没有任何外部元件。在开关时刻，由于5V电源在滤波电容的作用下逐渐上升，电压通过32针IC1输入后，IC1中的复位电路输出复位信号，使存储、寄存器等电路实现零复位。当5V电源接近5V时，内部电路IC1复位，开始工作。
(3)时钟的摆动。
MCUIC1的电源启动后，其内部振荡器和引脚②、③的外部晶振XT1振荡产生一个4MHz的时钟信号。分频后，该信号调制部分信号作为IC1的参考脉冲源，输出各种控制信号。XT1并联是一个阻尼电阻，使振荡器工作稳定。
第三，操作控制键。
按下显示面板上的智能键或速冻键后，产生的控制信号通过连接器CN3的引脚③输入电脑板，然后由R57和R4分频限幅，N2反相放大，R6限流，C7滤波，加到IC1的引脚20，IC1识别。IC1不仅控制冰箱的工作状态，还输出指示灯控制信号，使显示板上的显示器显示相应的工作状态。
四.显示和报警控制。
显示面板和蜂鸣器电路由单片机IC1、N3放大管和蜂鸣器组成。每次操作，IC1的⑨引脚都会输出蜂鸣器控制信号。该信号由R10和R11进行分压和限流，由N3放大，并通过CN3的引脚④传输到显示器。经过显示电路处理后，不仅控制显示器显示冰箱的工作状态，还会发出蜂鸣器提醒用户冰箱已经收到操作信号，这种控制是有效的。
5.冷藏室的开关控制。
在锁定状态下，连续按下冷藏室温度调节按钮3s，可以强制关闭冷藏室的制冷功能。同时，屏幕上显示的“冷藏室”图标和冷藏室温度图标会熄灭，表示冷藏室的制冷功能已经关闭。冷藏室关闭后，如果按下冷藏室温度调节按钮3s，冷藏室的冷却功能就可以恢复。
六.压缩机频率调节。
当需要快速冷却时，微处理器IC126引脚输出的PWM脉冲占空比减小，P1b极输入的P48限流器通过R48限流器减小，P1放大后PWM输出的电压增大。R60限流，电压通过连接器CN4的12个引脚输出到逆变面板，由信号处理器处理，控制电源模块的输出电压，提高压缩机电机的转速，实现快速制冷。当IC1的26针输出脉宽调制脉冲的占空比增加时，压缩机电机的速度降低，制冷变慢。
七、压缩机延时启动控制。
每次压缩机停止，都需要12毫秒才能重新启动。
八、冰箱超温控制。
当冷冻室温度达到或超过-3℃并持续1h时，IC1控制冷冻室温度闪烁，提醒用户冷冻室温度高于-5℃，当温度低于-5℃时，停止闪烁。
提醒:机器第一次启动时，只要检测到冰箱温度达到或超过-3℃，就可以报警，但当制冷传感器出现故障时，报警功能就会失效。
以上是对变频冰箱电路的故障分析和维修说明。本文内容来源于网络。
